Courroie trapézoïdale

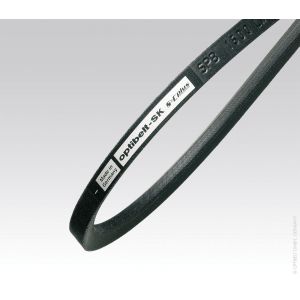

Courroie trapézoïdale

La courroie trapézoïdale étroite est le choix idéal pour répondre aux exigences précises de puissance et d’encombrement contrairement aux courroies classiques. Avec sa forme en V, elle transmet la puissance entre les poulies et les arbres moteur et récepteur. Une courroie au rapport qualité-prix supérieur avec une haute efficacité tout en ayant un format compact.

Chez EM Distribution, nous vous proposons des courroies trapézoïdales offrant des économies énergétiques considérables. De profils SPZ, SPA, SPB, SPC, de dimensions différentes, vous trouverez le produit adapté à votre application. On vous propose également des références américaines pour vos appareils accueillants des profils 3V, 5V et 8V.

En savoir plus

Filtrer et trier
FILTRER ET TRIER
Marque
Gamme
Profil
Type de poulie compatible
Type de courroie
Lp - Longueur primitive (mm)
Le - Longueur extérieure (mm)
Li - Longueur intérieure (mm)
Diamètre minimum des poulies (mm)

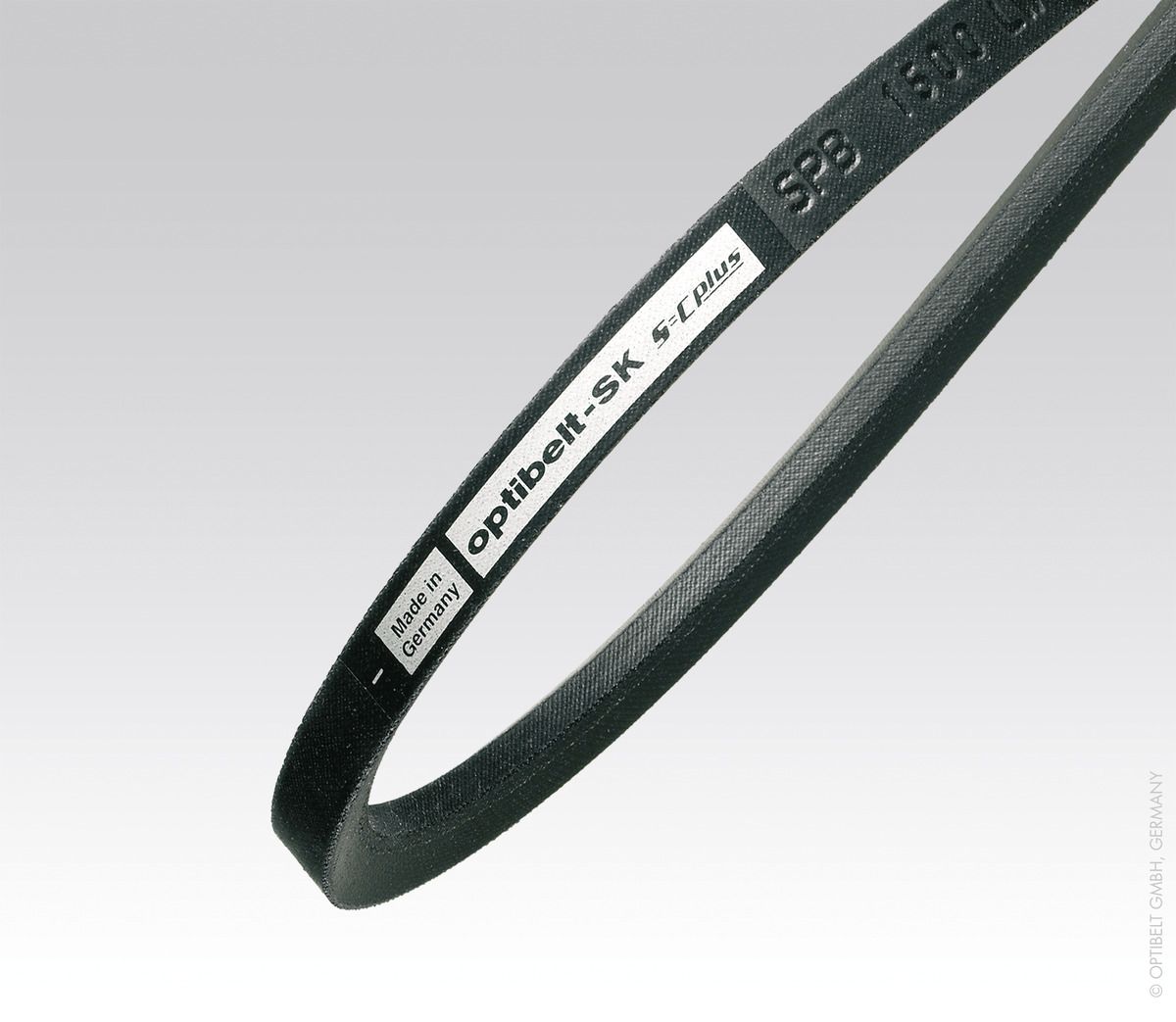

Courroie trapézoïdale SPZ Courroie trapézoïdale SPZ Courroie trapézoïdale SPA

Une courroie trapézoïdale de qualité pour votre application

Nos courroies trapézoïdales de la marque Optibelt sont des courroies étroites enveloppées optibelt SK et ont été spécialement conçues pour la construction mécanique. Elles transmettent 50% plus de puissance par rapport à aux courroies classiques. Son format compact assure une utilisation plus économique.

Sa conception en V lui permet de se coincer dans les gorges de la poulie pour ensuite transmettre le mouvement. La courroie étroite offre une haute efficacité avec un rendement élevé. Elle permet de réaliser des économies énergétiques considérables.

Comment bien choisir votre courroie ?

Dans un premier temps, regardez ce qui est inscrit sur votre courroie actuelle. Vous devez y trouver le profil et la longueur. Ensuite, vous devez prendre en compte plusieurs critères pour avoir une courroie adaptée à votre application.

Trouver la référence

Si la référence de votre courroie est effacée, vous allez devoir prendre quelques mesures.

  1.         Trouver le profil

Vous devez prendre les deux mesures suivantes :

La largeur au sommet de la section : il s’agit de la partie large du V

La hauteur de la section
  1.         Mesurez la longueur

Li = longueur interne

Cette mesure se prend à l’intérieur de la boucle en mettant la courroie à plat

Ld = longueur développée

Cette mesure se fait au niveau de la ligne neutre de la courroie
  1.         L’angle de gorge

Les courroies classiques sont à 40° tandis que les courroies étroites sont à 34° ou 38° (profil SPA, SPZ, SPC, SPB)

La puissance à transmettre

Le critère le plus important est la puissance. Chaque courroie possède une plage de puissance optimale pour une transmission adéquate à votre appareil. Inutile de vouloir transmettre plus que ce dont votre appareil a besoin. À contrario, si vous choisissez une courroie sous-dimensionnée, vous rencontrerez des problèmes lors de l’utilisation et engendrerez une usure prématurée.

Le diamètre

Le profil d’une courroie impose un diamètre primitif minimal pour la poulie. Si vous ne respectez pas ces tailles, lors de l’utilisation, vos composants vont subir des contraintes de flexion excessives. Ils ne dureront pas dans le temps et vous obligeront à les remplacer rapidement.

L’entraxe

La distance entre les axes des deux poulies correspond à l’entraxe. Celui-ci conditionne la longueur de votre courroie. La prise de mesure est donc essentielle pour éviter de surdimensionner ou sous-dimensionner.

Quels sont les 3 types de courroie ?

Sur notre site, nous vous proposons des courroies trapézoïdales de profils SPA, SPZ, SPB, SPC. Le tableau vous permet de comparer chaque profil.

Profil

Dimensions (lxh)

∅ mini poulie

∅ maxi poulie

Puissance mini/maxi

SPZ

10 x 8 mm

60 mm

500 mm

0,5 à 10 kW

SPA

13 x 10 mm

63 mm

630 mm

2 à 25 kW

SPB

16 x 13 mm

100 mm

1250 mm

10 à 70 kW

SPC

22 x 18 mm

200 mm

1250 mm

50 à 500 kW

 Il s’agit de courroies étroites. Si vous devez changer de courroie, vous ne pouvez pas remplacer une courroie classique par une courroie étroite. Les poulies ne s’adapteront pas correctement ce qui engendrera une usure accélérée.

Quand changer votre courroie ?

Une courroie trapézoïdale étroite peut fonctionner entre 3 000 et 10 000 heures en conditions normales. Sa durée de vie va dépendre de l’environnement d’utilisation et de l’entretien. Pour assurer une durée de vie longue, choisissez la courroie adaptée à votre application. Cela évitera une utilisation forcée et inadaptée. Ensuite, veillez à utiliser votre appareil dans un environnement adapté : la température, la poussière et tout autre élément perturbateur (ex : des huiles).

Si votre courroie commence à s’abîmer, l’usure va se voir ou se faire entendre : craquelure, effilochage des fibres de renfort, une tension en baisse, des bruits inhabituels… Pensez à entretenir régulièrement votre courroie pour lui assurer une longue vie. Accorder du temps à l’entretien, c’est assurer des heures de fonctionnement supplémentaires.
