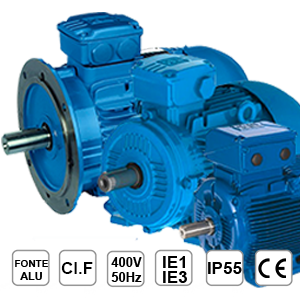

Moteur triphasé 380V

Alliant design et performance, notre gamme de moteurs électriques triphasés 380V fonte et aluminium vous permettra de réaliser des économies d'énergies, d'augmenter votre productivité, d'améliorer la durée de vie et de répondre à toutes les exigences mondiales en matière d'efficacité énergétique. Les moteurs électriques triphasés ALMO, CEMER, LAFERT, WEG, ABB... sont normalisés et sont proposés avec les formes de construction B3 à pattes, B5 avec bride à trous lisses, B14 avec bride à trous taraudés, B34 à pattes et bride à trous taraudés et B35 à pattes et bride à trous lisses. Nos moteurs électriques existent en 750trs/min, 1000trs/min, 1500trs/min et 3000trs/min, de 0.06kW à 355kW et dans des tensions de 230/400V et 400/690V pour démarrage progressif étoile/triangle.

Les moteurs triphasés sont très utilisés dans le secteur de l'industrie, sur des pompes, machines agricoles, bétonnières, compresseurs d'air, élévateurs, palans, ventilateurs, ascenseurs, en carrières (concasseurs, broyeurs...) et toute autre machine industrielle.

En savoir plus

Demandez votre devis

Affinez votre recherche

Vitesse
Puissance
Tension d'alimentation
Forme de construction
Hauteur d'axe
Diamètre d'arbre
Finition
Rendement
Fabricant
Sélection

Sélectionner le moteur triphasé adapté à votre besoin

Les moteurs électriques triphasés sont très répandus dans le secteur industriel et agricole. Du fait de leur succès, il en existe de toutes sortes et il est parfois difficile de choisir parmi tous les modèles proposés. Voici donc quelques conseils pour bien choisir et/ou remplacer votre moteur électrique.

Les moteurs CEMER et ALMO sont tous les deux des moteurs électriques d'importation chine. Ils sont d'excellente qualité et offrent le meilleur rapport qualité/prix sur le marché du moteur électrique. Ces moteurs triphasés 380V ont été validés techniquement par notre service qualité depuis plusieurs années. Ce sont les produits phares de notre gamme de moteurs électriques triphasés. Ils répondront à toutes les applications particulières et industrielles.

Les moteurs triphasés WEG sont pour la plupart fabriqués au Brésil et concurrencent le marché du moteur "Premium" tel que LEROY SOMER et ABB. Il s'agit d'un moteur conçus pour répondre aux besoins de multiples applications industrielles, mêmes les plus exigeantes. Nous préconisons ce moteur pour les environnements très durs tels que les carrières.

Découvrez notre moteur CEMER en vidéo

Bien dimensionner son moteur triphasé

Pour obtenir les meilleures performances, il est primordial de dimensionner correctement votre moteur électrique triphasé (puissance, vitesse de rotation du moteur…). Sachez qu'un moteur ne consommera que ce dont votre équipement à entrainer lui demande. Un bon dimensionnement vous évite un surcoût inutile dans l'achat de votre moteur (causé par le surdimensionnement), ou une usure prématurée de votre moteur (causé par le sous-dimensionnement).

Autre point important : la consommation énergétique. Les moteurs électriques consomment beaucoup d'électricité. Si vous souhaitez faire des économies d’énergie, notamment pour une utilisation intensive, nous vous recommandons de vous tourner vers des moteurs haut rendement (au minimum un moteur classé IE3) pour alléger votre facture d'électricité.

Les options de fabrication

Un moteur électrique possède différentes options de fabrication, variables en fonction des conditions d’utilisation du moteur :

  • L’indice de protection IP et la classe d’isolation dépendent de l’utilisation que vous souhaitez en faire. En effet, certaines zones sont plus humides ou contiennent plus de poussières. Les indices IP permettent de connaître la résistance d’un moteur à l’eau et à la poussière et la classe d’isolation donne les températures maximales auxquelles le moteur peut être soumis. Tous les moteurs électriques standards sortant d'usine ont à ce jour un indice de protection IP55 et une classe d'isolation F :

- un moteur standard IP 55 est protégé contre les poussières sans dépôts nuisibles et les jets d’eau dans toutes les directions.
- un moteur standard de classe F pourra supporter des températures allant jusqu’à 155 °C. Les moteurs de désenfumage seront quant à eux de classe H.

  • la présence d’un frein : un moteur électrique associé et à un groupe-frein est appelé moteur frein. Le moteur frein peut s’utiliser pour les appareils de levage et de translation ou sur les machines-outils. Découvrez notre gamme de moteur frein.
  • l’ajout d’un variateur de vitesse : les moteurs asynchrones triphasés sont prévus pour fonctionner à une vitesse fixe et définie. Si vous avez besoin de changer la vitesse de votre moteur triphasé, nous vous conseillons le variateur de fréquence (ex : dans le cas d’une pompe ou d’un ventilateur).
  • la présence d’une ventilation forcée : un moteur électrique tournant à très basse vitesse (en dessous de 12Hz) est en règle générale associé à une ventilation forcée. Effectivement, un moteur électrique ne pouvant plus se refroidir de manière autonome, il est recommandé d'utiliser une ventilation forcée à la place du ventilateur standard pour éviter l'échauffement et la détérioration prématurée du moteur. Découvrez notre gamme de ventilation forcée.

BON À SAVOIR

Remplacer un moteur électrique triphasé HS

Le plus simple (quand cela est possible) est de lire la plaque signalétique du moteur.
Si la plaque signalétique est illisible, il faut se rapprocher du constructeur de la machine pour connaître ses préconisations.
Si la plaque est lisible, pour déterminer à l'identique le moteur électrique à remplacer vous avez au minimum besoin de connaître :

  1. Son type : triphasé (3~)
  2. Sa puissance : en KiloWatt (kW), CV (chevaux) ou dans certain cas HP (Horse Power)
  3. Sa vitesse : en tr/min ou rpm ou giri (rotation par minute).
  4. Son type de montage/fixation (B3, B14, B5, B34, B35). La forme de construction est rarement inscrite sur la plaque signalétique.
  5. La hauteur d'axe : il s'agit de la hauteur entre le sol et le milieu de l'arbre moteur (on la retrouve souvent dans le type du moteur inscrit sur la plaque signalétique).
  6. Le diamètre d'arbre (à mesurer à l'aide d'un pieds à coulisse).
cotes moteur électrique

Téléchargez notre fiche de détermination des caractéristiques d'un moteur asynchrone

Lire et comprendre la plaque signalétique de mon moteur

La plaque signalétique d'un moteur est en quelque sorte sa carte d'identité, tous les renseignements utiles et exigées par la norme IEC60034-1 y sont répertoriés. Il est intéressant de connaître leur signification. La plaque signalétique est en aluminium ou en acier selon le fabriquant et est fixée sur la partie latérale ou supérieure de la carcasse du moteur.

Voici à quoi peut ressembler une plaque signalétique sur un moteur électrique triphasé. Celle-ci peut varier selon les fabricants.

Plaque signalétique moteur triphasé
  1. Nom du fabricant
  2. Marquage de la norme européenne CE
  3. Norme de rendement énergétique, IE1, IE2, IE3.
  4. Moteur triphasé (3~)
  5. Type de moteur : les moteurs sont normalisés par type en fonction de leur puissance, de leur vitesse de rotation et de leur hauteur d'axe. Le type défini les dimensions "standard" du moteur
  6. Numéro de série
  7. Couplage en étoile ou en triangle (uniquement sur les moteurs triphasés). Tension d'alimentation 230/400V ou 400/690V
  8. Fréquence du réseau (50Hz pour la France)
  9. Puissance en KiloWatt (kW), celle-ci est parfois exprimé en Cheval (0.75Kw=1cv) ou encore en HP (Horse Power).
  10. Vitesse de rotation exprimée en tr/min ou rpm (Rotation par minute). Les vitesses de rotation peuvent aussi s'exprimer en nombre de pôles (2 pôles = 3000tr/min / 4 pôles = 1500tr/min / 6 pôles = 1000tr/min / 8 pôles = 750tr/min)
  11. Ampérage, appellé aussi intensité.
  12. Cosinus Phi : Le cosinus phi représente la valeur du déphasage angulaire entre la tension et l'intensité du courant dans un circuit alternatif.
  13. Type de roulements utilisés sur le moteur (pas toujours indiqué).
  14. Le type de service. S1 est le service le plus répandu. Il s'agit du service continu.
  15. L'indice de protection. IP55 est l'indice de protection le plus répandu.

Quel rendement énergétique pour mon moteur électrique ?

On estime que les installations à moteur électrique représentent 50 % de la consommation mondiale d’électricité. Dans l’industrie, les moteurs électriques sont partout. Ils font tourner des pompes, entraînent des compresseurs et des convoyeurs et font fonctionner des ventilateurs, des soufflantes, des perceuses ou des mélangeurs.

Les normes internationales

La Commission Électronique Internationale (IEC) a défini des classes d’efficacité énergétique pour les moteurs électriques mis sur le marché, connues sous le nom de code IE, qui sont résumées dans la norme internationale IEC.

L’IEC a déterminé quatre niveaux d’efficacité énergétique qui définissent le rendement énergétique du moteur :

  • La classe IE1 renvoie au rendement niveau STANDARD
  • La classe IE2 renvoie au rendement niveau HAUTE EFFICACITÉ
  • La classe IE3 correspond au rendement niveau PREMIUM
  • La classe IE4 correspond rendement SUPER PREMIUM EFFICIENCY et permet notamment de bénéficier d'aides de l'état appelées CEE (Certificat d'Économie d'Énergie)
  • La classe IE5 n'a aucun nom spécifique défini pour le moment

Quelle efficacité énergétique choisir ?

Pour faire simple, un moteur électrique IE1 consommera davantage qu'un moteur IE2 qui lui consommera d'avantage qu'un moteur électrique IE3...

  • Pour une utilisation domestique ou occasionnelle, un moteur IE1 répondra parfaitement à votre besoin.
  • Pour une utilisation industrielle et/ou continue, nous vous recommandons de sélectionner un moteur IE3.
  • Pour une installation de pompage ou de compression, la mise en place d'un moteur IE4 sur variateur de fréquence peut vous permettre de bénéficier des CEE. Il existe de nombreuses technologies, notamment le moteur à réluctance ABB qui fonctionne exclusivement avec un variateur de fréquence.

      Les formes de construction

      Pour répondre aux grands nombres d'applications, il existe différents types de montage B3, B14, B5, B34 et B35, quelque soit le type de moteur électrique : monophasé ou triphasé.

      La fixation la plus courante est la fixation par socle (via les pattes du moteur). Selon vos besoins, vous pouvez aussi utiliser une glissière pour fixer votre moteur via ses pattes.

      Les brides quant à elles, permettent de fixer le moteur par la face avant. Le moteur étant directement fixé sur la machine à entraîner, il n'y aura pas de problèmes d’alignement avec les moteurs à brides.

      forme de construction moteur triphase
      • B3 : Moteur à pattes
      • B14 : Moteur avec brides à trous taraudés
      • B5 : Moteur avec bride à trous lisses
      • B34 : Moteur à pattes et avec bride à trous taraudés
      • B35 : Moteur à pattes et avec bride à trous lisses

      Il est bien évidemment possible de faire des montages plus spécifiques sur demande.

      Quelle protection pour mon moteur triphasé ?

      La protection des moteurs électriques contre les surintensités (surcharges mécaniques et courts-circuits) a pour but d’éviter un échauffement excessif du moteur, du à l’absorption d’un courant trop élevé et pouvant entraîner sa destruction.

      • Le disjoncteur tripolaire courbe C n'est absolument pas adapté à la protection des moteurs électriques car il possède une courbe de déclenchement trop rapide ne permettant pas d'absorber le courant de démarrage de votre moteur.
      • Le disjoncteur tripolaire courbe D est que partiellement adapté aux moteurs électriques. Il possède une courbe de déclenchement lente permettant d'absorber le courant de démarrage pouvant être jusqu'à 7X l'intensité nominale de votre moteur.
      forme de construction moteur triphase

      il est conseillé de protéger le moteur avec un disjoncteur magnéto-thermique permettant de couper le moteur en cas de surcharge mécanique et donc de surintensité. Les disjoncteurs moteurs (magnetothermiques) possèdent en plus d'une courbe de déclenchement lente, un réglage du thermique que les disjoncteurs traditionnels ne n'ont pas.

      Il est nécessaire de régler le thermique du disjoncteur moteur à la valeur d'intensité nominale (Ampère) inscrite sur la plaque signalétique de votre moteur. Quant au choix du disjoncteur, vous pouvez suivre les indications du tableau ci-dessous, mais nous vous conseillons de vérifier le courant nominal de votre moteur triphasé.

      Choisir le disjoncteur adapté à mon moteur
