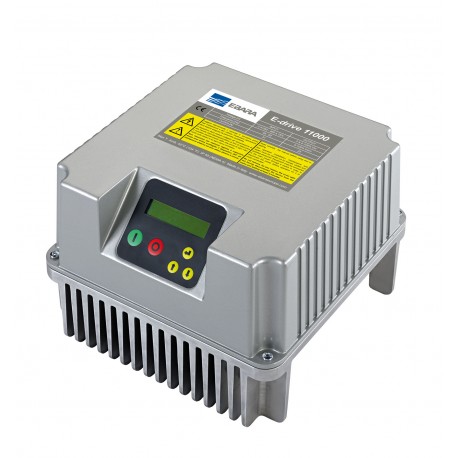

E-drive

E-drive est un dispositif pour le contrôle et la protection des systèmes de pompage basé sur la variation de fréquence d'alimentation de la pompe. Il peut être raccordé à toute pompe vendue dans le commerce: il en gère le fonctionnement pour maintien d'une grandeur physique donée (pression, débit ou température du liquide ou autre) en fonction des variations des conditions d'utilisation. Ainsi, la pompe n'est actionnée qu'en cas de besoin et le temps nécessaire, ce qui évite les gaspillages d'energie et prolonge la vie de l'appareil.

Nota: Le choix du variateur se fait selon le courant maximum absorbé par la pompe

* Les prix comprennent les kits de fixation pour l'installation du variateur sur le moteur et filtre EMC.

** Les prix comprennent les kits de fixation pour l'installation du variateur au mur et filtre EMC.

Applications:
• Approvisionnement domestique et industriel en eau
• Irrigation
• Chauffage et climatisation
• Filtrage et lavage haute pression

Particularités techniques:
• Économie d’énergie et d’argent
• Installation sur le moteur (dimensions réduites)
• Facilité de programmation
• Plus longue durée de vie de l’installation
• Protection du moteur contre les surcharges et la marche à sec
• Interface utilisateur simple et intuitive
• Démarrage et arrêt progressifs (réduction des coups de bélier)
• Contrôle jusqu’à deux pompes en DOL (direct online)
• Raccord à d’autres E-drive (Maxi 8) pour le fonctionnement en combiné
• Différents types d’utilisation (pression, débit, température, pression
différentielle)
• Possibilité de montage mural (kit de fixation optionnel)
Données techniques :
• Montage : sur moteur ou mural
• Afficheur : 16 caractères alphanumériques x 2 lignes
• Règlementations : - Directive Machines 2006/42/CE
- Directive CEM 2004/108/CE
- EN 55011 Classe A
- EN 61000
- EN 60146
- EN 50178
- EN 60204-1
• Protections:
- Fonctionnement à sec
- Sur/sous tension
- Surintensités
- Surchauffe
- Pression minimum
- Pression maximum
- Panne du capteur
• Groupes de surpression: Jusqu’à 8 pompes + 2 DOL
• Sorties numériques: 4 configurables
• Entrées analogiques: 4 (2 configurables)
• Sorties numériques configurables N.A. ou N.C.
1. signal de marche du moteur
2. signal d'alarme
3. commande pompe DOL 1
4. commande pompe DOL 2
• Entrées analogiques, (10 ou 15 Vcc):
1. 4-20 mA
2. 4-20 mA
3. 4-20 mA / 0 - 10 Vcc (configurables)
4. 4-20 mA / 0 - 10 Vcc (configurables)
• 4 Entrées numériques, configurables N.A. ou N.C. pour le démarrage et l'arrêt du moteur
• Port série RS485
