Thermistance triple PTC 140°C - T140 fils couleur blanc/bleu pour bobinage des moteurs

Une thermistance PTC ou encore protecteur thermique est une résistance semi-conductrice en céramique qui varie en fonction de la température et d'un coefficient de température position (CTP en français). La résistance des protecteurs PTC se modifie très rapidement en atteignant la température nominale, un changement de température de 10°K entraîne une variation de la résistance de plus de 1 kOhm. Une sonde PTC est relié à un appareil de déclenchement qui en atteignant la température nominale provoque l'arrêt du moteur par intermédiaire d'un relais coupe-circuit.

Ce protecteur PTC de haute qualité est fabriqué en Italy afin de résister aux contraintes mécaniques et électriques lors du montage et de l'utilisation dans les bobinages. Conforme à la norme DIN 44081, notre gamme de sondes CTP sont de petite taille permettant un montage facile dans une tête de bobine et disposent d'une fine couche de vernis servant de protection contre les agressions chimiques et mécaniques. Pour garantir un niveau de fiabilité optimal, pour chaque thermistance triple, la résistance à froid et la température nominale sont contrôlées systématiquement.

Montage

Les thermistances PTC sont à monter en parallèle du bobinage. Il faut éviter toute inclusion d'air qui pourrait altérer le couplage thermique. Un montage correct dans le bobinage permet d'éviter toute détérioration mécanique du protecteur lors du formage de la tête de chignon.

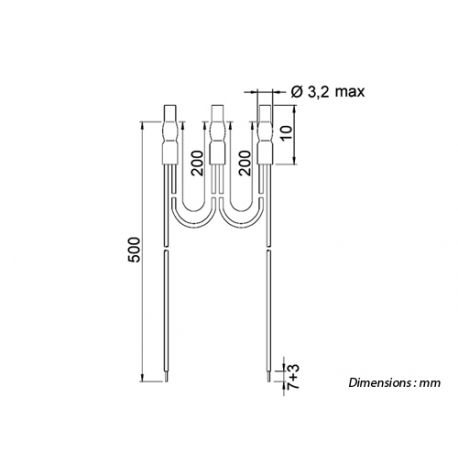

Données techniques et dimensions

Données techniques	Dimensions

Couleurs et températures
