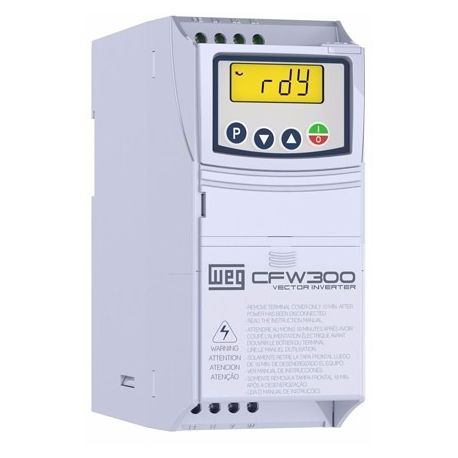

Variateur mono/tri CFW300 jusqu'à 2,2KW

Variateur de fréquence à alimentation monophasé 220V pour démarrer un moteur triphasé 220/380V couplé en Δ (Triangle). Idéal pour utiliser un moteur triphasé à la maison.

En savoir plus

En stock

à partir de :


197,16 €TTC
164,30 €HT

DEMANDER UN DEVIS
RéférenceModèleTension d'alimentationPuissancePoidsCourantDimensions (haut×larg×prof)PrixQuantitéDisponibilitéPanier
W2.13059320CFW300 A 02P6 S2 NB20230V - 1AC0.55 KW / 0.75 CV1 kg2.6 A158x70x149 mm

197,16 €TTC

164,30 €HT

- + en stock AJOUTER
W2.13059321CFW300 A 04P2 S2NB20230V - 1AC1.1 KW / 1.5 CV1 kg4.2 A158x70x149 mm

216,17 €TTC

180,14 €HT

- + en stock AJOUTER
W2.13059419CFW300 B 10P0 B2 DB20230V - 1AC2.2 KW / 3 CV1.3 kg10 A199x70x159 mm

288,36 €TTC

240,30 €HT

- + en stock AJOUTER
2 avis - 3.5/5

Le variateur de vitesse CFW300 est un VSD haute performance pour moteurs à induction triphasés, idéal pour les applications sur machines ou équipements nécessitant un contrôle précis et une opération facile.

Il dispose d'une taille compacte, d'une installation électrique de type contacteur, d'une commande vectorielle WEG sélectionnable (VVW) ou d'une commande scalaire (V/F), d'une interface de travail intégrée (HMI), d'un SoftPLC, d'un logiciel de programmation WPS gratuit et d'accessoires enfichables.

Schéma de connexion variateur mono tri CFW300

Afin d'utiliser un variateur mono-tri directement chez vous, il est impératif d'avoir un moteur triphasé 230/400V. Celui-ci devra être couplé en triangle (230V triphasé), suivant le branchement ci-dessous.

Couplage triangle moteur triphasé 230/400V

Branchement potentiomètre, boutons M/A et résistance de freinage

Le variateur de fréquence mono-tri CFW300 WEG possède de nombreuses entrées / sorties numériques et analogiques permettant ainsi de brancher et déporter des organes de commandes (potentiomètres, boutons poussoirs, boutons à 2 ou 3 positions...).

Schéma de connexion entrées/sorties numériques et analogiques

Schéma de branchement potentiomètre variateur mono-tri CFW300

Schéma de branchement boutons poussoirs variateur mono-tri CFW300

schéma branchement bouton poussoir variateur mono-tri

Schéma de branchement d'une résistance de freinage variateur mono-tri CFW300

Une résistance de freinage est installée afin de garantir la durée de la décélération. L'énergie de freinage absorbé est dissipée sous forme de chaleur. On aura tendance à installer une résistance de freinage sur des machines à forte inertie, des machines supportant des cadences importantes lorsque la rampe de décélération est très courte, la décélération de longue durée, les machines à balourd etc.

Branchement résistance de freinage variateur mono-tri

La résistance de freinage peut chauffer pendant le fonctionnement. Assurez-vous qu'elle est montée dans une position appropriée à au moins 10 cm des autres objets. il est important d'utiliser une résistance de la valeur nominale correcte. Consultez-nous pour plus d'information.

Dimensions variateur mono tri CFW300

Dimensions variateur monotri cfw300 weg
