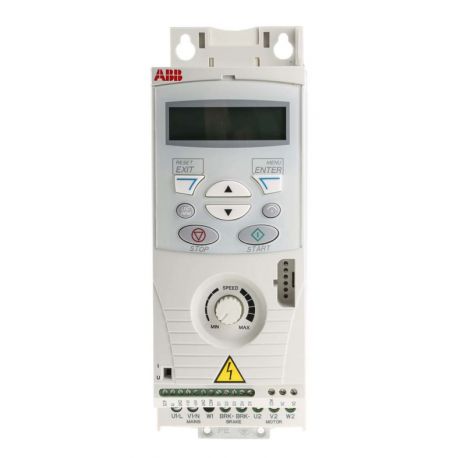

Variateur mono/tri 220V ACS150 jusqu'à 2,2KW - ABB

Le variateur de vitesse ACS150 ABB est un VSD haute performance pour moteurs à induction triphasés, idéal pour les applications sur machines ou équipements nécessitant un contrôle précis et une opération facile.

Compact et facile à installer, le variateur de fréquence ACS150 vous permettra de faire varier la fréquence de la tension d'alimentation (50Hz), et ainsi de faire varier la vitesse de base du moteur électrique asynchrone.

Ce micro variateur ACS150 de chez ABB possède de nombreux avantages avec un bon rapport qualité/prix : Filtre intégré en standard, potentiomètre de réglage vitesse en face avant, montage facile sur Rail-Din, hacheur de freinage, interface utilisateur, ventilation forcée, paramétrage possible par logiciel PC.

Caractéristiques du variateur de vitesse mono/tri ACS150 ABB

• - 1 entrée de sécurité STO intégré (SIL2/SIL3-mode dépendant).
• - contrôle de couple vectoriel

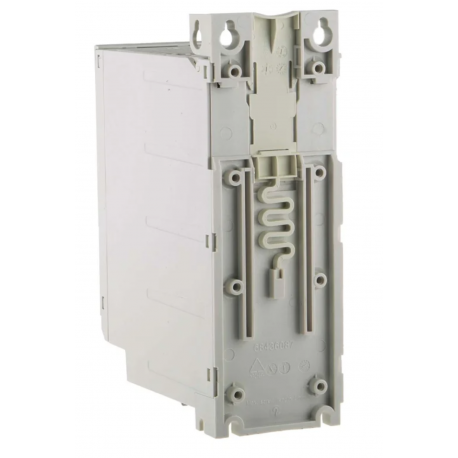

• - montage sur Rail DIN (<2.2kW)
• - 1 entrée HDI, 2 entrées analogues, 2 sorties relais, sortie de transistor, 1 à 2 sorties analogues, 4 à 5 entrées digitales, PNP/NPN sélectionnable
• - Modbus RTU / RS485
• - PID standard
• - jusqu'à 150% de couple de démarrage
• - freinage par injection DC
• - conformité CE, RoHS et Reach , TUV, UL/cUL

Schéma de connexion variateur mono tri ACS150 ABB

Afin d'utiliser un variateur mono-tri directement chez vous, il est impératif d'avoir un moteur triphasé 230/400V. Celui-ci devra être couplé en triangle (230V triphasé), suivant le branchement ci-dessous.

Couplage triangle moteur triphasé 230/400V

Diagramme de câblage du circuit de commande

Le variateur de vitesse mono-tri ACS150 de chez ABB intègre de nombreuses entrées / sorties numériques et analogiques permettant ainsi de brancher et déporter des organes de commandes (potentiomètres, boutons poussoirs, boutons à 2 ou 3 positions...).
