Courroie trapézoïdale étroite lisse SPZ 3150 - Optibelt SK - 10x8mm

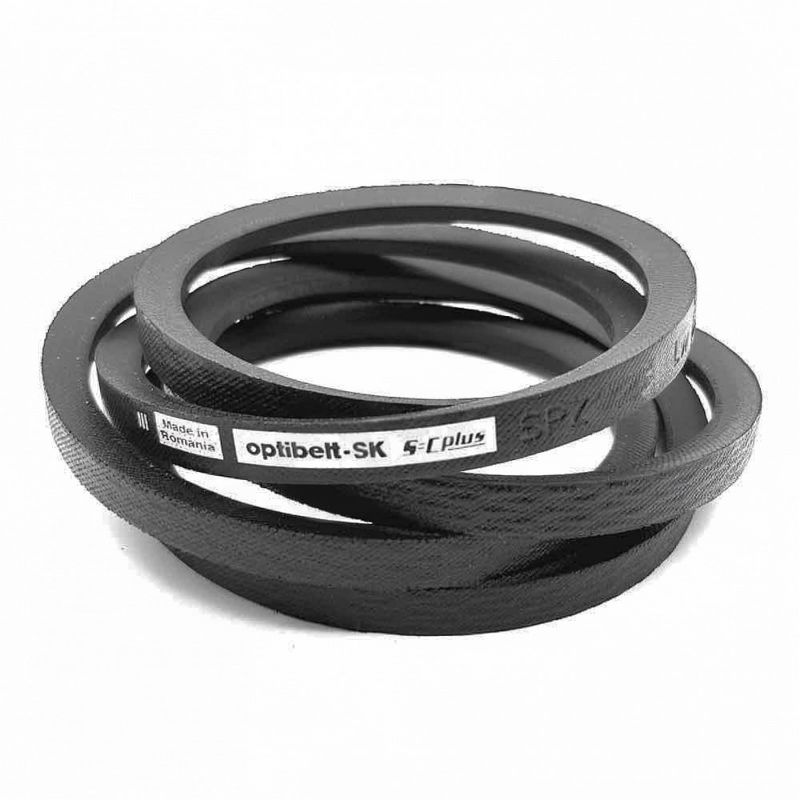

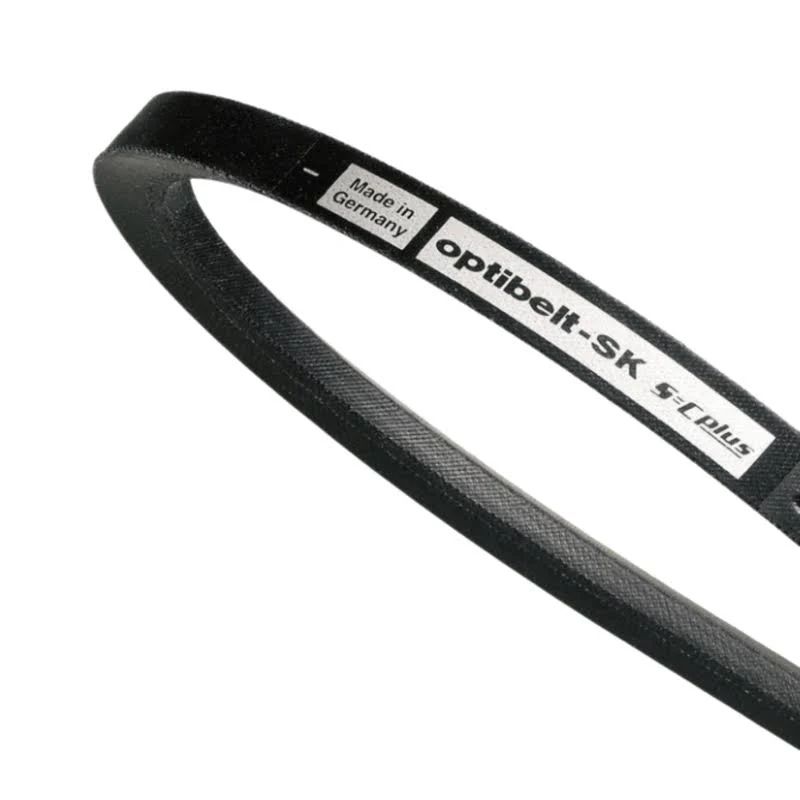

La SPZ 3150 Optibelt SK est une courroie trapézoïdale lisse à flancs enveloppés, fabriquée par Optibelt. Son corps en mélange de caoutchouc SBR/NR est armé de câblés en polyester, qui limitent l’allongement en service. Une enveloppe textile protège les flancs de l’usure et assure un contact régulier avec les gorges de la poulie. Le profil SPZ mesure environ 9,7 mm de large au sommet pour 8 mm de hauteur, avec un angle de 40°. Il transmet plus de puissance qu’un profil classique de même largeur. Sa longueur primitive de 3150 mm la destine aux transmissions à grand entraxe.

Cette longueur est fabriquée en version Optibelt SK S=C Plus (Set Constant). Les courroies S=C Plus de même profil et de même longueur sont produites avec des tolérances de longueur suffisamment serrées pour être montées en jeu sur une transmission à plusieurs gorges, sans mesure ni appariement préalable.

Sa conception en V lui permet de se loger dans les gorges d'une poulie SPZ pour ensuite transmettre le mouvement. La courroie trapézoïdale lisse offre une haute efficacité avec un rendement élevé et permet de réaliser des économies énergétiques considérables.

- Profil SPZ 9,7 x 8 mm
- Ø Mini poulie : 63mm
- Longueur primitive de 3150 mm
- Longueur extérieure : 3163 mm
- Longueur intérieure : 3112 mm

Quels sont les points forts de la courroie Optibelt SK SPZ 3150 ?

La courroie Optibelt SK SPZ 3150 répond aux normes allemande, internationale et britannique des courroies trapézoïdales étroites (DIN, ISO et BS). Elle peut donc remplacer une courroie SPZ 3150 d'une autre marque sans modifier la transmission. Elle tourne de façon régulière et stable, ce qui limite les vibrations et l'usure des poulies. Ses coûts de maintenance restent faibles sur toute sa durée de vie. Son rendement élevé réduit les pertes d'énergie, ce qui compte sur un moteur qui fonctionne en continu. Elle fonctionne à des températures comprise entre -40 °C à +70 °C. L'ensemble offre un excellent rapport qualité-prix pour une courroie de marque premium.

Comment est définie la longueur d’une courroie SPZ 3150 ?

Le chiffre 3150 désigne la longueur primitive (Ld), c’est-à-dire la longueur mesurée au niveau de la largeur primitive de 8,5 mm, là où la courroie travaille dans la gorge. Optibelt la mesure selon la norme DIN 7753 partie 1 et la norme ISO 4183 : la courroie est montée sur deux poulies de mesure normalisées et mise sous tension. Pour identifier une courroie usée sans marquage lisible, mieux vaut se fier à la référence imprimée sur le dos, qui indique le profil et la longueur primitive. Une mesure au mètre ruban reste approximative.

Dans quelles conditions et sur quelles machines utiliser la SPZ 3150 ?

L’Optibelt SK fonctionne entre -40 °C et +70 °C. Elle convient aux ateliers non chauffés comme aux locaux techniques chauds. On la trouve sur les moteurs électriques, les ventilateurs et extracteurs, les compresseurs, les pompes entraînées par courroie, les machines-outils et certains équipements agricoles. Son rendement élevé limite les pertes d’énergie sur les machines en service continu. Pour les zones à risque électrostatique, Optibelt propose une version électriquement conductrice certifiée selon la norme ISO 1813, disponible sur demande.

Par quelles références la SPZ 3150 Optibelt peut-elle remplacer une autre courroie ?

Le profil SPZ et ses longueurs sont normalisés par l’ISO 4184 et la DIN 7753 partie 1. Une SPZ 3150 Optibelt remplace donc directement une SPZ 3150 de même longueur primitive chez Gates, Contitech, Hutchinson, Megadyne, Bando ou Mitsuboshi, Chiaravalli, sans modifier les poulies ni l’entraxe. Aucune courroie américaine 3V ne correspond exactement à cette longueur. La SPZ 3150 peut aussi remplacer une courroie classique Z/10 sur une transmission existante. Il faut alors des poulies à gorges conçues pour le profil étroit SPZ, d’un diamètre primitif d’au moins 63 mm.
