Comment contrôler un moteur triphasé ? Guide complet en 5 étapes

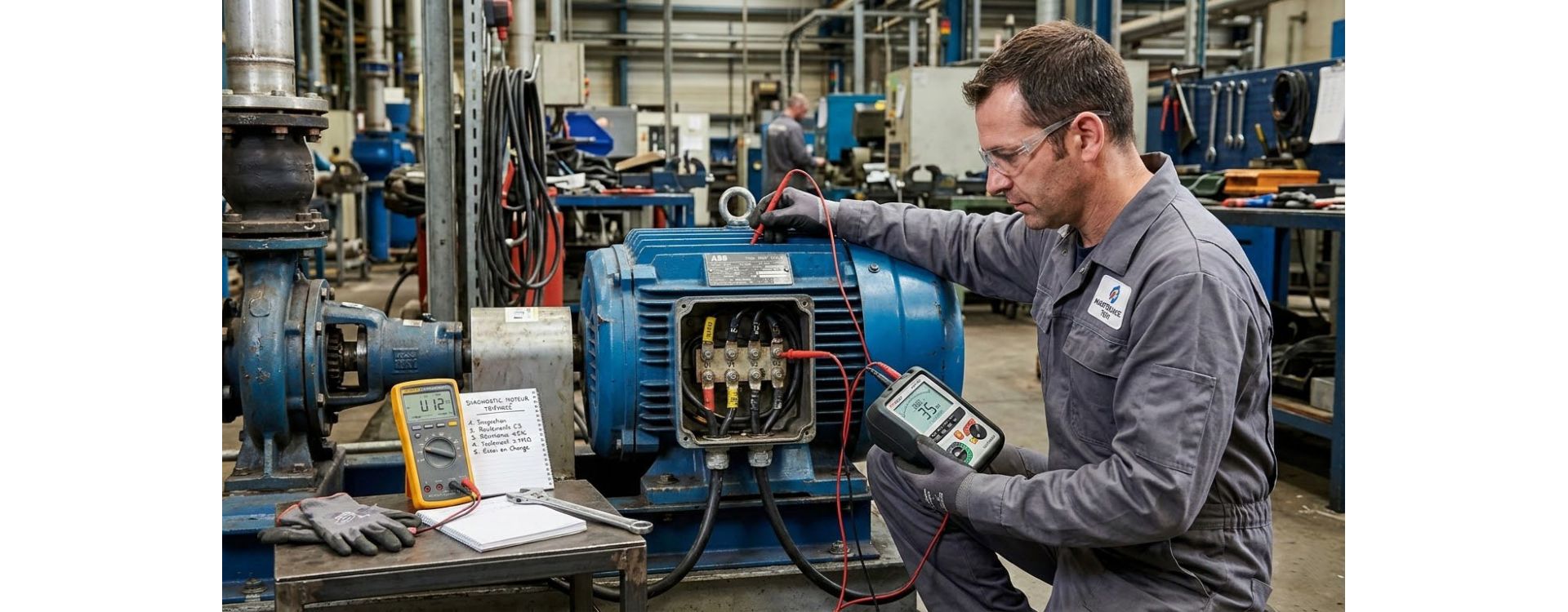

Un moteur triphasé en panne peut immobiliser toute une installation. Ce guide pratique vous accompagne pas à pas dans les 5 contrôles essentiels, de l'inspection visuelle au test d'isolement au mégohmmètre, avec les valeurs de référence, les normes applicables et un tableau de diagnostic rapide.

Pour contrôler un moteur triphasé, procédez en cinq étapes :

1. Inspectez visuellement la carcasse, l'arbre et le ventilateur ;
2. Vérifiez la rotation libre des roulements (type C3 obligatoire)
3. Mesurez la résistance des enroulements U1-U2, V1-V2, W1-W2 à l'ohmmètre (écart < 5 % entre phases)
4. Testez l'isolement au mégohmmètre (minimum 1 MΩ sous 500 V DC selon IEC 60034-1)
5. Remettez en service et contrôlez tension et intensité en charge sur chaque phase.

Trouvez le moteur adapter à votre besoin en parcourant notre catalogue de moteur triphasé.

Pourquoi est-il important de contrôler un moteur triphasé ?

Les moteurs électriques triphasés sont au cœur de la plupart des équipements industriels et agricoles. Leur rôle est simple : convertir l'énergie électrique en énergie mécanique pour entraîner pompes, ventilateurs, convoyeurs ou machines-outils.

Même si le moteur asynchrone triphasé est réputé pour sa robustesse, il peut développer des défauts mécaniques ou électriques susceptibles d'immobiliser une ligne de production entière. Savoir comment contrôler un moteur triphasé avant sa mise en service, ou lors d'une panne, permet d'éviter des arrêts coûteux et de garantir la sécurité du personnel.

Que vous soyez technicien de maintenance, électricien, exploitant agricole ou constructeur de machines, ce guide détaille les 5 étapes de contrôle avec les outils, les valeurs de référence et les normes applicables.

Étape 1 : Contrôler l'état physique du moteur électrique triphasé

Avant toute mesure électrique, une inspection visuelle permet de détecter les signes évidents de dégradation. Un moteur stocké longtemps peut avoir subi de la condensation ou de la corrosion (référence : norme IEC 60034-1, clause sur les conditions de stockage).

Points à vérifier :

• Carcasse et fixations : Les pattes de fixation et/ou la bride sont intactes; la peinture n'est ni écaillée ni rouillée.
• Arbre moteur : Pas de trace de rouille, de choc ni de jeu radial perceptible à la main.
• Ventilateur et capot : Le capot n'est pas enfoncé, le ventilateur de refroidissement tourne librement et n'est pas cassé.
• Boîte à bornes : Le couvercle ferme correctement, le joint est en bon état, les presse-étoupes sont présents et en bon état.
• Plaque signalétique : Lisible, avec les valeurs de puissance (kW), tension (V), intensité (A), vitesse (tr/min) et classe d'isolement.

Astuce : Si la plaque signalétique est illisible ou absente, notez la marque et la référence gravée sur la carcasse, puis contactez le fabricant pour obtenir les caractéristiques électriques du moteur.

Étape 2 : Contrôler les roulements du moteur triphasé

Les défauts de roulements représentent environ 40 à 50 % des pannes sur les moteurs électriques (source : étude IEEE sur la fiabilité des moteurs industriels). Un diagnostic mécanique précoce peut éviter une destruction coûteuse.

Procédure de contrôle :

1. Outil : vos mains et votre oreille (test sensoriel), puis un pied à coulisse pour les jeux.
   Action : tournez manuellement le rotor. La rotation doit être fluide et silencieuse.
   Verdict : tout frottement, point dur, bruit de grattement ou cliquetis indique un roulement à remplacer.
2. Outil : pied à coulisse.
   Action : mesurez les portées de roulement sur le rotor et dans les flasques.
   Verdict : la cage extérieure du roulement ne doit jamais tourner librement dans le flasque (signe d'usure de la portée de roulement).

Règle importante : Sur un moteur triphasé, utilisez toujours des roulements à jeu augmenté C3 (norme ISO 5753). Le jeu C3 compense la dilatation thermique en fonctionnement. Montez les roulements à l'aide d'un chauffe-roulements par induction (température de chauffe : 80 à 100 °C maximum) pour ne pas endommager les bagues.

Étape 3 : Tester les enroulements du moteur électrique triphasé

Consigne de sécurité préalable

Avant toute manipulation sur la boîte à bornes, il est obligatoire de :

1. Sectionner et consigner l'alimentation électrique (norme NF C 18-510, procédure de consignation en 4 étapes).
2. Réaliser une Vérification d'Absence de Tension (VAT) sur les trois phases et le neutre.
3. Poser un cadenas de consignation et apposer une pancarte.

Cette opération doit être effectuée par une personne habilitée (habilitation électrique B2V ou BR minimum).

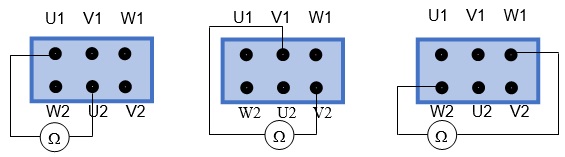

Mesure de la résistance des enroulements

Ce contrôle permet de vérifier la continuité des bobinages, c’est-à-dire qu’ils ne soient pas coupés.

Ordre de grandeur : Sur un petit moteur triphasé (0,37 à 4 kW), la résistance d'un enroulement est typiquement comprise entre 2 Ω et 30 Ω selon la puissance et la vitesse. Sur un moteur de forte puissance (> 30 kW), la résistance peut descendre sous 1 Ω ; un pont de mesure de type Kelvin (milliohmmètre) est alors recommandé.

Étape 4 : Contrôler l'isolement du moteur asynchrone triphasé

Un défaut d'isolement signifie qu'un conducteur du bobinage est en contact électrique avec la carcasse métallique du moteur. Ce défaut provoque le déclenchement du disjoncteur différentiel ou l'affichage d'un code erreur sur le variateur de fréquence.

Causes fréquentes de dégradation de l'isolement

• Vieillissement thermique des vernis d'imprégnation (chaque + 10 °C au-dessus de la classe d'isolement réduit la durée de vie de moitié : règle d'Arrhenius).
• Surcharges répétées ayant fait fondre localement les isolants.
• Pénétration d'humidité ou de poussières conductrices dans le bobinage.
• Contraintes mécaniques (vibrations excessives, chocs).

Procédure de test au mégohmmètre

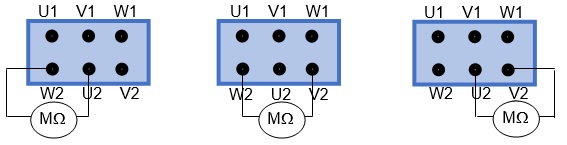

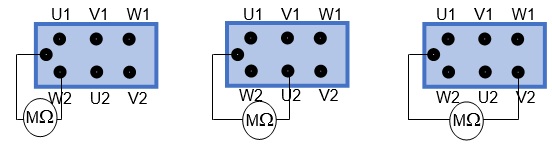

Ce contrôle permet de vérifier que les bobines ne se touchent pas entre elles ou sont à la masse. L’emploi d’un mégohmmètre est recommandé pour ce type de contrôle. Il délivre une tension de 500 V à 1000 V obligatoire pour l’efficacité de ce contrôle.

Attention : Le mégohmmètre applique une tension continue élevée (500 V). Assurez-vous que tous les câbles sont débranchés de la plaque à bornes et que personne ne touche le moteur pendant la mesure. Après chaque test, déchargez les enroulements en court-circuitant brièvement les bornes à la terre.

Règle empirique : La résistance d'isolement minimale recommandée peut être estimée par la formule : R_iso (MΩ) = Tension nominale (V) ÷ 1000 + 1. Ainsi, pour un moteur alimenté en 400 V, on attend au minimum : 400 ÷ 1000 + 1 = 1,4 MΩ.

Étape 5 : Mise en service et vérifications finales

Si les quatre étapes précédentes sont concluantes, vous pouvez procéder à la remise en service :

1. Rebranchez les barrettes de couplage selon le schéma indiqué sur la plaque signalétique (étoile Y pour 400 V ou triangle △ pour 230 V sur un réseau 230/400 V).
2. Rebranchez les câbles d'alimentation et serrez les bornes au couple recommandé (généralement 2 à 4 Nm sur les petites tailles, jusqu'à 10 Nm sur les grosses) pour éviter tout échauffement par mauvais contact.
3. Refermez la boîte à bornes et vérifiez l'étanchéité (presse-étoupes serrés).
4. Déconsignez l'installation selon la procédure NF C 18-510.
5. Démarrez le moteur et vérifiez immédiatement :
   • Le sens de rotation (inversez deux phases au bornier si nécessaire).
   • L'absence de vibrations ou de bruits anormaux.
   • La tension sur chaque phase (écart < 2 % entre phases).
   • L'intensité en charge sur chaque phase (elle ne doit pas dépasser la valeur indiquée sur la plaque signalétique).
   • La température du carter après 1 à 2 h de fonctionnement (ne doit pas dépasser la classe d'isolement : 120 °C pour classe B, 155 °C pour classe F).

Tableau récapitulatif : symptômes, causes et tests

Récapitulatif des outils nécessaires

Normes et références techniques

• IEC 60034-1 : Machines électriques tournantes : caractéristiques assignées et caractéristiques de fonctionnement.
• IEC 60034-27-4 : Mesure de la résistance d'isolement et de l'indice de polarisation des enroulements de machines tournantes.
• ISO 5753 : Roulements : jeux internes (définition des groupes C2, CN, C3, C4, C5).
• NF C 18-510 : Opérations sur les ouvrages et installations électriques dans un environnement électrique (consignation, habilitations).
• NF C 15-100 : Installations électriques à basse tension (protection des circuits moteurs).
