Quelle est la différence entre un moteur monophasé et triphasé ?

Un moteur monophasé se branche sur une prise 230V classique. Un moteur triphasé nécessite une alimentation 400V avec un abonnement spécifique qui peut s'avérer coûteux. Cette différence change tout sur le couple, le rendement et les usages possibles. Chez EM Distribution, nous sommes disponibles pour vous accompagner dans votre choix.

Comment fonctionne chaque type de moteur

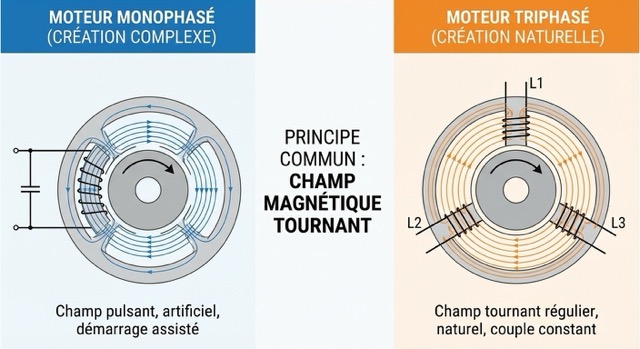

Les deux moteurs fonctionnent sur le même principe. Un champ magnétique tournant entraîne le rotor en rotation. Ce qui change, c'est la façon de créer ce champ.

Le moteur triphasé crée un champ naturellement tournant

Un réseau triphasé délivre trois tensions décalées de 120° entre elles. Quand ces trois phases alimentent les enroulements du stator, elles génèrent automatiquement un champ magnétique qui tourne à vitesse constante. Le rotor suit ce champ par induction, sans aucun composant supplémentaire.

Le moteur monophasé a besoin d'un condensateur

Avec une seule phase alimentée, le champ magnétique oscille mais ne tourne pas naturellement. Pour créer la rotation, le moteur monophasé utilise un enroulement auxiliaire alimenté par un condensateur. Ce condensateur déphase le courant et simule une deuxième phase. Le champ devient alors tournant, mais de façon moins régulière qu'en triphasé.

Tableau comparatif

Pourquoi le triphasé est plus performant

Trois raisons expliquent la supériorité du moteur triphasé pour les applications exigeantes.

Un champ magnétique parfaitement circulaire

Les trois phases décalées de 120° créent un champ régulier et sans à-coups. Le rotor tourne de façon fluide, ce qui réduit les vibrations et l'usure mécanique. En monophasé, le champ est elliptique et génère des pulsations de couple.

Une puissance constante

En triphasé, quand une phase diminue, les deux autres compensent. La puissance reste stable en permanence. En monophasé, la puissance oscille 100 fois par seconde au rythme du secteur, ce qui sollicite davantage les roulements et le condensateur.

Un moteur plus compact

À puissance égale, un moteur triphasé peut dans certains cas être plus petit et plus léger qu'un moteur monophasé, on parle ainsi de moteur à carcasse réduite ou de puissance augmenté. Il nécessite aussi des câbles de section inférieure car le courant se répartit sur trois conducteurs au lieu d'un.

Comment choisir entre monophasé et triphasé

Optez pour un moteur monophasé si

• Vous avez uniquement une alimentation 230V (réseau domestique)
• La puissance nécessaire reste en dessous de 4 kW (5,5 CV)
• Le coût d'une installation triphasée n'est pas justifié

Optez pour un moteur triphasé si

• Vous avez accès à une alimentation 400V
• La puissance dépasse les 4 kW
• L'application exige un couple de démarrage élevé comme un broyeur
• Vous souhaitez utiliser un variateur de fréquence
• Le moteur fonctionne plusieurs milliers d'heures par an

Peut-on brancher un moteur triphasé sur du monophasé

Oui, deux solutions permettent d'alimenter un moteur triphasé depuis une prise 230V, néanmoins nous ne préconiserons qu'une seule de ces deux solutions pour une raison évidentes: la perte de couple.

Le montage avec condensateur

Un condensateur permanent connecté entre deux phases simule une troisième phase. Cette méthode fonctionne pour les moteurs jusqu'à 1,5 kW mais le couple de démarrage chute de 30 à 50 %. Elle convient aux charges légères comme les ventilateurs ou les petites pompes.

Le variateur de fréquence monophasé vers triphasé

Un variateur alimenté en 230V monophasé délivre une sortie 230V triphasé. Le moteur doit être couplé en triangle. Cette solution conserve le couple nominal et permet de réguler la vitesse. Son coût varie de 150 à 500 € selon la puissance.

Attention, dans les deux cas la puissance disponible est limitée par le courant de la prise 230V. Avec 16A vous obtenez 3,7 kW maximum. Pour des puissances supérieures, l'installation triphasée reste incontournable.

Ce qu'il faut retenir

• Le moteur monophasé 230V se branche sur une prise domestique, monte jusqu'à 4 kW et nécessite un condensateur permanent et parfois un condensateur de démarrage pour augmenter le couple de démarrage
• Le moteur triphasé 400V demande une installation dédiée, accepte toutes les puissances et offre un meilleur rendement
• Le triphasé démarre plus facilement les charges lourdes grâce à son couple élevé
• Le triphasé consomme 10 à 15 % d'électricité en moins à puissance égale

Questions fréquentes

Quelle est la différence entre 220V et 380V ?

220V ou 230V désigne la tension monophasée mesurée entre une phase et le neutre. 380V ou 400V correspond à la tension triphasée mesurée entre deux phases. Un abonnement triphasé donne accès aux deux tensions.

Un moteur triphasé consomme-t-il moins qu'un monophasé ?

Oui, à puissance égale un moteur triphasé affiche un rendement supérieur de 10 à 15 %. Sur 4 000 heures de fonctionnement par an, un moteur 4 kW triphasé économise environ 300 à 450 kWh par rapport à un équivalent monophasé.

Comment reconnaître un moteur monophasé d'un triphasé ?

Trois indices permettent de les distinguer. Le moteur monophasé possède un condensateur cylindrique fixé sur la carcasse, sa plaque à bornes comporte 4 fils ou moins et sa plaque signalétique indique une seule tension comme 230V. Le triphasé n'a pas de condensateur, sa plaque à bornes montre 6 bornes en étoile ou triangle et sa plaque indique deux tensions comme 230/400V ou 400/690V.

Faut-il un électricien pour installer un moteur triphasé ?

Pour un remplacement à l'identique avec la même puissance et la même fixation, un bricoleur averti peut intervenir après avoir coupé l'alimentation. Pour une nouvelle installation ou une modification de puissance, un électricien habilité est recommandé. La norme NF C 15-100 impose des protections spécifiques comme un disjoncteur magnéto-thermique et une section de câble adaptée.
